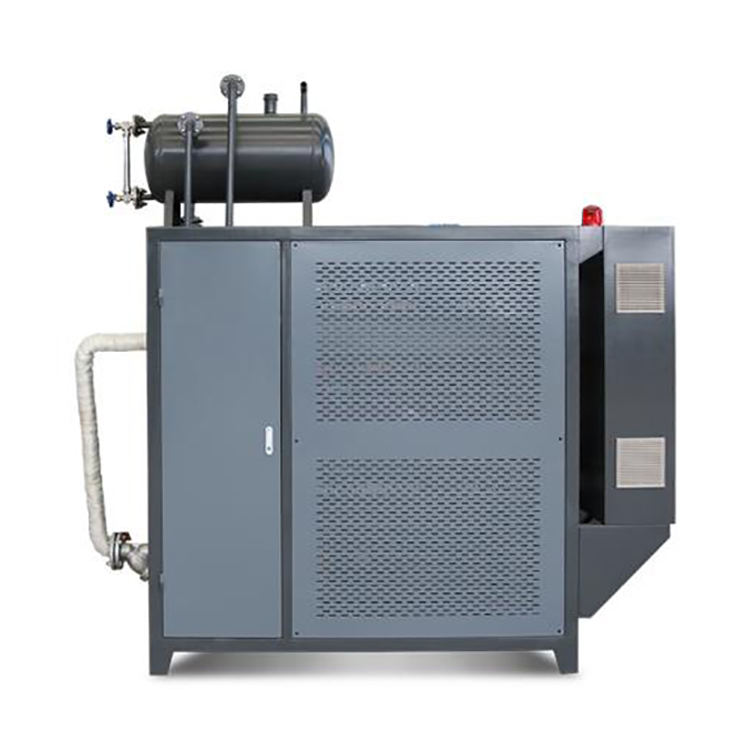

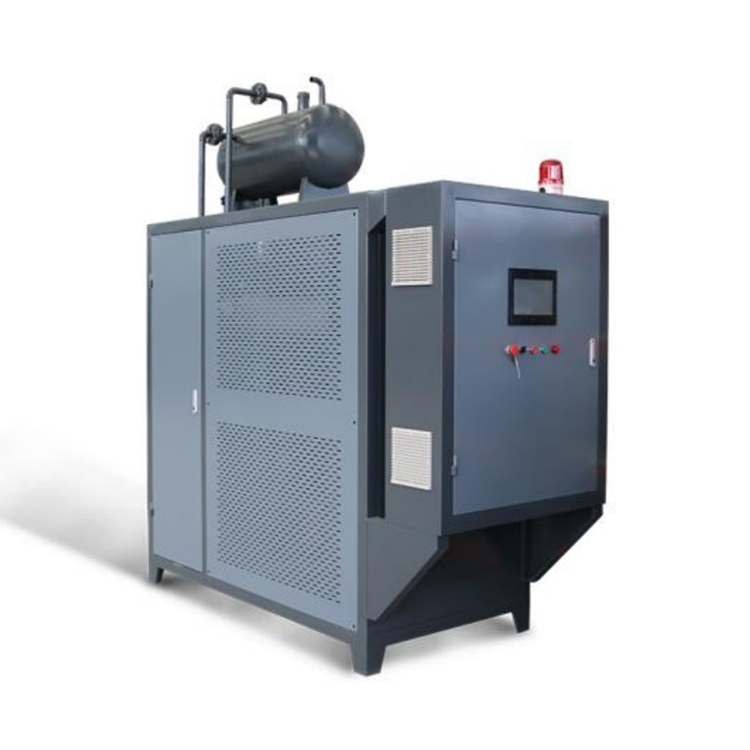

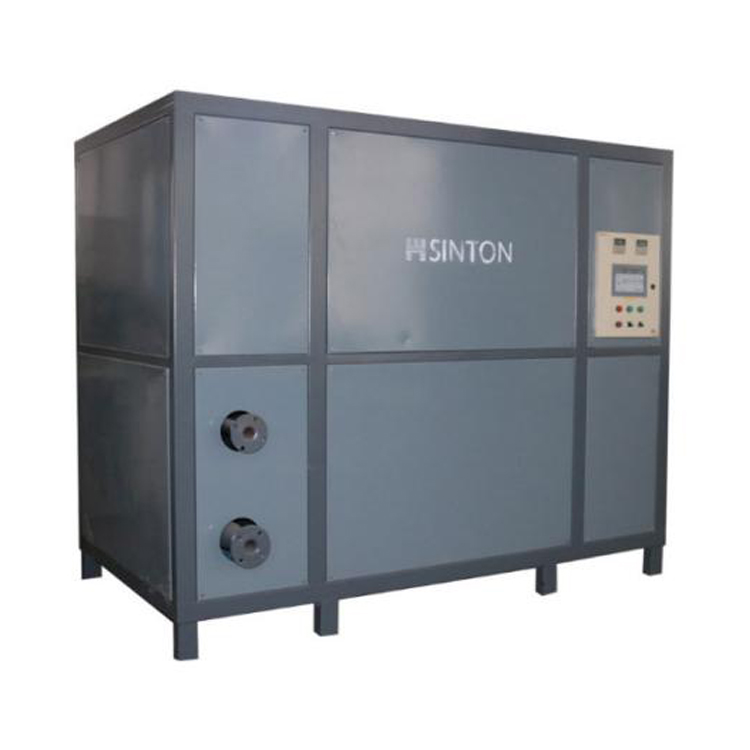

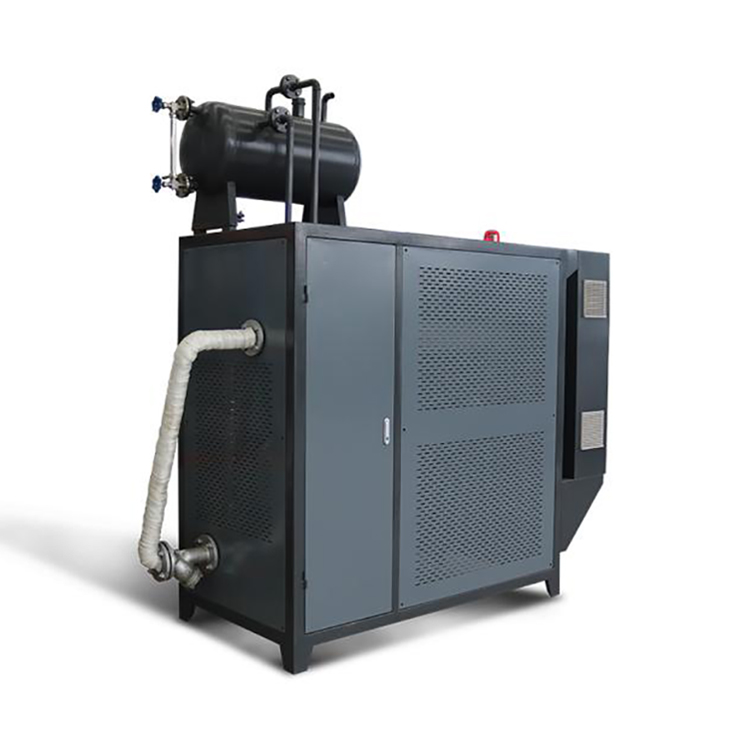

Elektromagnetski uljni grijač koji provodi toplinu

Princip rada

Načelo elektromagnetskog indukcijskog grijanja je da izmjenična struja generirana napajanjem indukcijskog grijanja generira izmjenično magnetsko polje kroz senzor (tj. zavojnicu), a magnetski provodljivi predmet se postavlja u njega da presječe liniju izmjeničnog magnetskog polja, čime se stvara izmjenična struja (tj. vrtložna struja) unutar objekta. Vrtložna struja uzrokuje nepravilno kretanje atoma unutar objekta velikom brzinom, a atomi se sudaraju i trljaju jedni o druge kako bi proizveli toplinsku energiju, koja ima učinak zagrijavanja predmeta. To jest, pretvaranjem električne energije u magnetsku energiju, zagrijano čelično tijelo inducira magnetsku energiju i stvara toplinu.

Prednosti elektromagnetskog grijanja:

1. Može se brzo zagrijati. Elektromagnetski valovi mogu generirati induciranu struju u objektu, uzrokujući izravno stvaranje topline unutar objekta. Energija je uvelike iskorištena i brzina zagrijavanja je velika;

2. Temperatura se može točno namjestiti. Elektromagnetsko grijanje može precizno kontrolirati snagu grijanja. U usporedbi s tradicionalnim metodama grijanja, podešavanje temperature je fleksibilnije;

3. Visoka sigurnost, jer elektromagnetsko grijanje stvara induciranu struju i ne zahtijeva plamen ili otvoreni plamen, tako da nema opasnosti od eksplozije otvorenog plamena;

4. Može smanjiti potrošnju energije. Elektromagnetsko grijanje stvara toplinu samo za objekte koje je potrebno zagrijati. Kod tradicionalnih načina grijanja nema gubitka topline, pa je energetski štedljiviji.

5.Sigurno i pouzdano: odvajanje ulja i struje, bez nakupljanja koksa i bez curenja uvelike poboljšavaju sigurnost upotrebe. Niskonaponski meki start smanjuje štetu od strujnih udara i izbjegava oštećenje opreme zbog fluktuacija napona. Snaga pretvorbe frekvencije izlazni dio može automatski prilagoditi veličinu struje u skladu s fluktuacijama napona kako bi se osigurala konstantna snaga i neće se oštetiti zbog nedovoljnog električnog prijenosa zbog povećanja napona i struje. Toplina se skuplja unutar grijaćeg tijela, a temperatura površine elektromagnetska zavojnica je nešto viša od unutarnje temperature, koja se može sigurno dodirnuti i ima dobru izolaciju bez zaštite od visoke temperature.

6. Visoka učinkovitost i ušteda energije: visokofrekventno elektromagnetsko indukcijsko grijanje, putem elektromagnetske indukcije izravno djeluje na spremnik vode, uzrokujući zagrijavanje samog spremnika vode, smanjujući proces provođenja kroz medij, manji gubitak topline, visoku toplinska učinkovitost, trenutno zagrijavanje, nema potrebe za kapacitetom skladištenja topline, trenutna toplinska učinkovitost može biti čak 98% ili više, pod istim uvjetima, štedi energiju 20% od prirodnog plina, što uvelike štedi troškove proizvodnje.

7. Precizna kontrola temperature: sama zavojnica ne stvara toplinu, toplinski otpor je mali, toplinska inercija je niska, temperatura unutarnje i vanjske stijenke bačve je dosljedna, kontrola temperature je u stvarnom vremenu i točna, sposobnost kontrole temperature ulja značajno je poboljšana, a učinkovitost proizvodnje je visoka.

8. Poboljšajte okoliš: oprema za elektromagnetsko grijanje usvaja unutarnju metodu grijanja, toplina se skuplja unutar grijaćeg tijela, a vanjska toplina se ne rasipa. Usvojite čistu energiju i eliminirajte emisije štetnih tvari kao što je ugljični dioksid. Stvorite ekološki prihvatljiv, sigurno i ugodno proizvodno okruženje za proizvodno osoblje na prvoj liniji.

9. Vijek trajanja: industrijska elektromagnetska žica otporna na visoke temperature, korištena više od 15 godina.

10. Tih zvuk: Frekvencija toplinskog napajanja je 20 000 HZ, što premašuje normalnu frekvenciju slušanja ljudskog tijela, što ne samo da poboljšava toplinsku učinkovitost, već je i tiho i ekološki prihvatljivo.

11. Održavanje: Elektromagnetsko indukcijsko grijanje. Tijekom rada, glavna komponenta grijanja je fiksno magnetsko polje. Nakon što voda prođe, magnetizira se i struktura vode se magnetizira. Sustav ne zahtijeva održavanje.

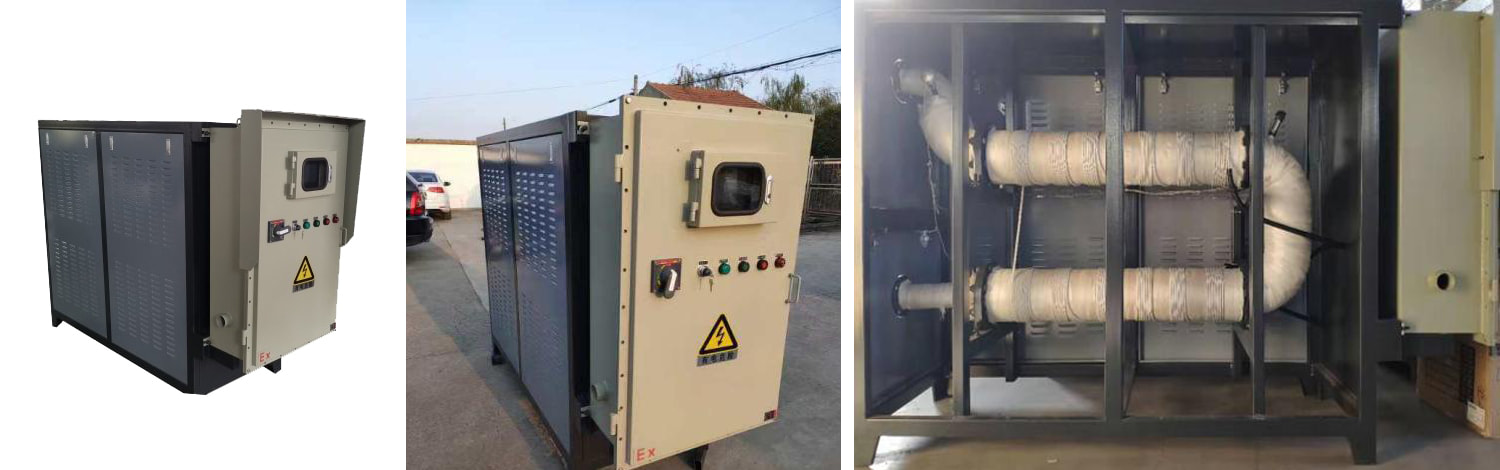

Izvedba elektromagnetskog grijača otpornog na eksploziju

1.Glavna konstrukcija izrađena je od čelika s jakim kapacitetom nosivosti；

2. Toplina se prenosi prema unutra, uz visoku toplinsku učinkovitost；

3. Zaslon mjerača temperature ulja na ulazu i izlazu, jednostavan za praćenje；

4. Snaga grijanja se slobodno mijenja kako bi se održala konstantna temperatura；

5. Temperatura okoline je unutar 100 ℃, slobodno podesiva；

6. Sažeti prikaz prometnih podataka, inteligentno upravljanje；

7. Funkcija prikaza tlaka je dovršena, što je lako pratiti；

8. Upravljačka kutija je zapečaćena i sigurna, otporna na vatru i eksploziju；

9. Automatski alarm za detekciju temperature, dobra sigurnost.

Nedostaci elektromagnetskog grijanja:

1. Trošak je veći. U usporedbi s tradicionalnim metodama grijanja, oprema za elektromagnetsko grijanje je skuplja;

2. Postoje ograničenja za materijale koji se mogu grijati. Elektromagnetsko grijanje je samo za vodljive materijale, a izolacijski materijali se ne mogu zagrijavati izravno;

3. U usporedbi s otpornim grijanjem, struktura je složenija i zahtijeva više stručnog znanja.

Prednosti otpornog grijanja:

1. Jednostavna struktura, niska cijena i velika popularnost.

2. Široko korišten. Otporno grijanje naširoko se koristi u industrijskoj proizvodnji, kućnoj higijeni i znanstvenim istraživanjima;

3. Jednostavan za kontrolu. Precizna kontrola grijanja može se postići podešavanjem struje i napona, što je jednostavno za rukovanje;

4. Visoka temperatura grijanja. Otporno grijanje može proizvesti vrlo visoke temperature i može se koristiti u različitim okruženjima;

5. Učinak grijanja je stabilan. Otporno grijanje može održavati stabilnu temperaturu tijekom procesa grijanja i više je u skladu s tradicionalnim metodama grijanja.

Nedostaci otpornog grijanja:

1. Velika potrošnja energije. Otporno grijanje obično proizvodi više gubitka topline i stoga je energetski intenzivnije;

2. Brzina zagrijavanja je mala. Otpornom zagrijavanju potrebno je relativno dugo da se postigne željena temperatura;

3. Sigurnosne opasnosti. Budući da otporno grijanje zahtijeva električno grijanje, curenje strujnog kruga ili električni kvar mogu uzrokovati sigurnosne rizike;

4. Suočavanje s materijalnim ograničenjima. Neke materijale, kao što su keramika, staklo itd., teško je provoditi otporno grijanje zbog svojih nevodljivih svojstava.

Elementi za odabir elektromagnetskih grijača uključuju:

1. Energetska učinkovitost i brzina zagrijavanja: U primjenama koje teže visokoj energetskoj učinkovitosti i brzom zagrijavanju, elektromagnetski grijači mogu imati više prednosti.

2. Zahtjevi za kontrolu temperature: U prilikama koje zahtijevaju precizniju kontrolu temperature, fleksibilnost podešavanja temperature elektromagnetskog grijanja može biti prikladnija.

3. Sigurnosna razmatranja: Karakteristika odsustva otvorenog plamena i opasnosti od eksplozije važan je čimbenik u nekim okruženjima s višim sigurnosnim zahtjevima.

4. Područja primjene i materijalna ograničenja: Procjena je li elektromagnetsko grijanje primjenjivo prema materijalu predmeta koji se grije, kao što je je li vodljiv.

5. Čimbenici troškova: Iako je cijena elektromagnetskog grijača viša, kada se sveobuhvatno uzme u obzir energetska učinkovitost i dugoročni troškovi, još uvijek može biti privlačan.

6. Stabilnost učinka grijanja: Za primjene s višim zahtjevima za stabilnošću temperature tijekom procesa grijanja, potrebno je odvagnuti učinak različitih grijača.

7. Specifične potrebe industrije: Na primjer, u nekim industrijskim poljima postoje posebni zahtjevi za visokotemperaturnim uljem za prijenos topline i može biti sklonije odabiru elektromagnetskih grijača.

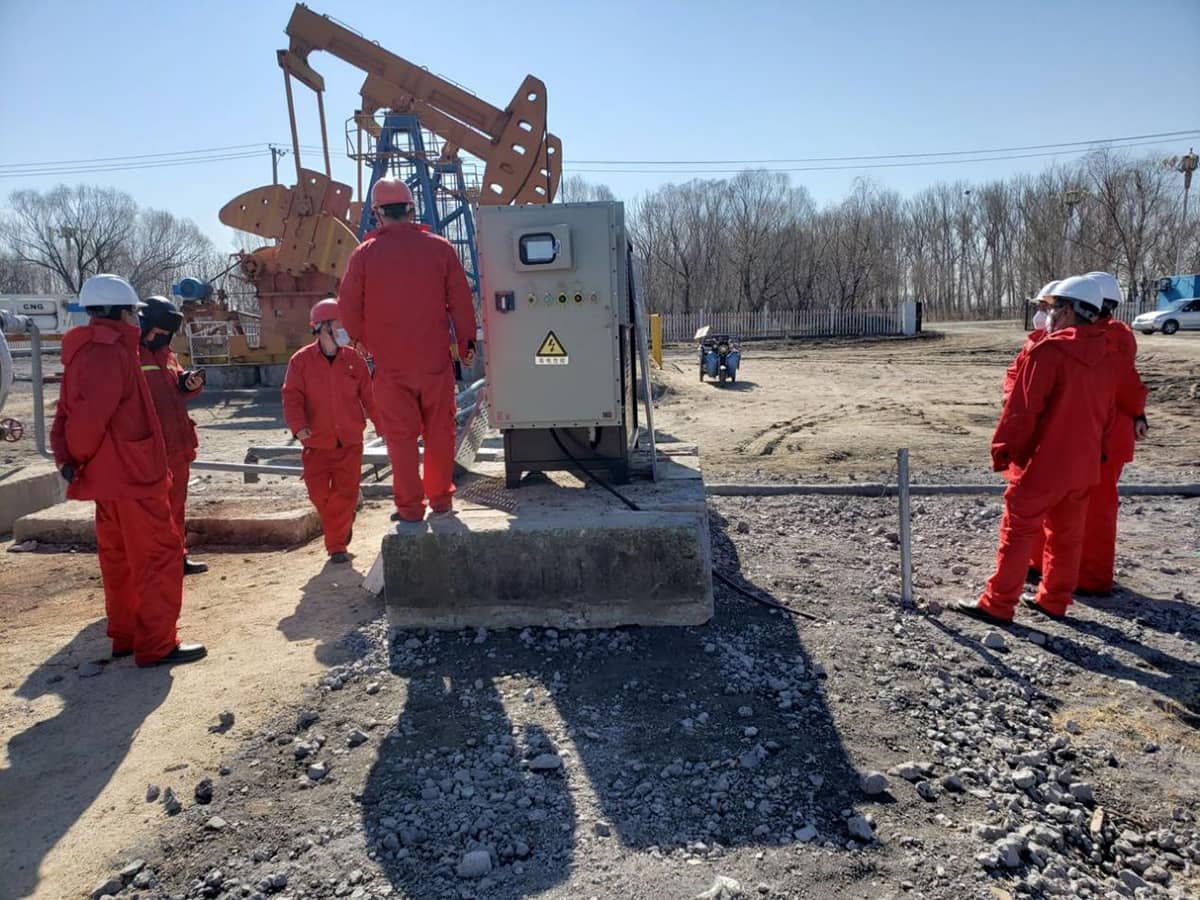

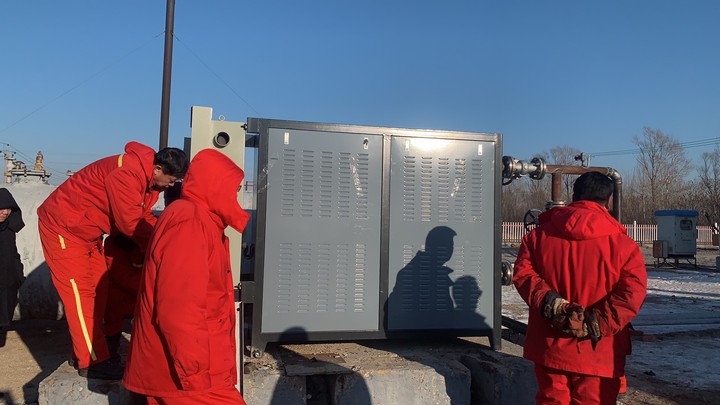

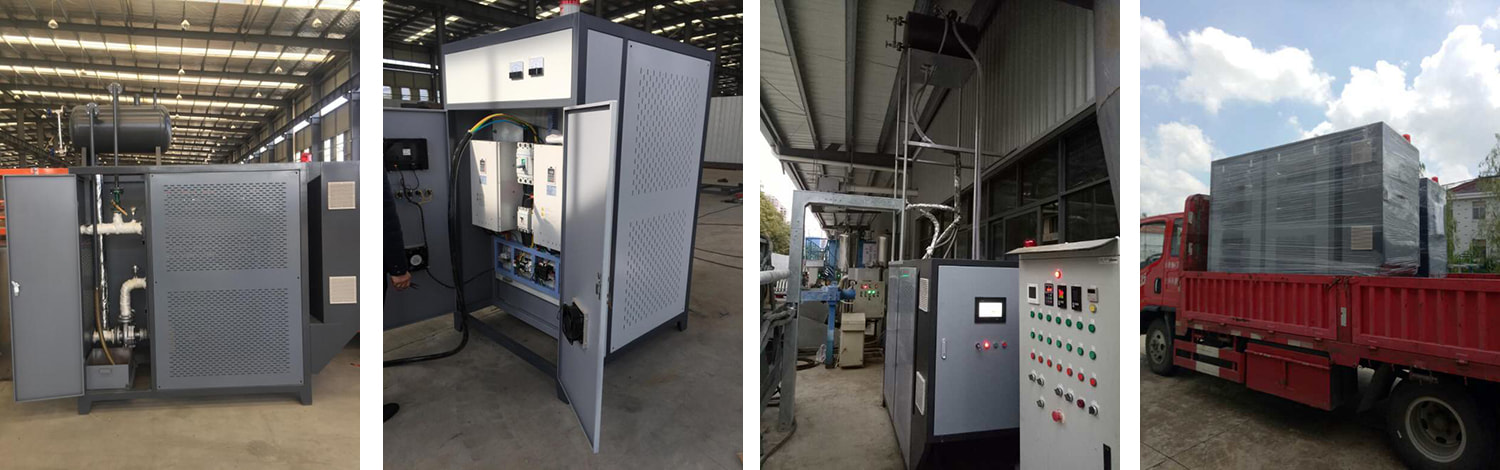

Analiza slučajeva primjene naftnih polja

Izgaranje prirodnog plina i grijanje općenito se koriste za sirovu naftu na kineskim naftnim poljima. Tijekom procesa zagrijavanja ovom metodom, oprema je velika, a štetne tvari poput dušikovog dioksida proizvode se tijekom procesa izgaranja. Postoji sekundarno onečišćenje, prirodni plin je zapaljiv i eksplozivan, a nesreće u sigurnosnoj proizvodnji su sklone. Proces zagrijavanja je složen, a sekundarno provođenje topline mora se provoditi kroz vodeni medij, a gubitak topline je velik. Ogromno područje naftnog polja ima tijesne izvore vode, a voda u hladnim područjima na sjeveru lako se smrzava, što ograničava upotrebu prirodnog plina kao metode grijanja. Grijanje prirodnim plinom zahtijeva ručno održavanje, što povećava troškove rada. Oprema elektromagnetske metode grijanja male je veličine, neće se proizvoditi štetne tvari poput dušikovog dioksida tijekom procesa grijanja, nema sekundarnog onečišćenja, nema opasnih tvari poput zapaljivih i eksplozivnih, a sigurnosna izvedba je pouzdana. To je nije lako doći do sigurnosnih proizvodnih nezgoda. Proces zagrijavanja je izravan i nema potrebe za sekundarnim provođenjem topline kroz medij vode. Koristi se način izravnog zagrijavanja sirove nafte elektromagnetskom opremom i nema gubitka prijenosa topline. Elektromagnetski način grijanja ne zahtijeva ručno održavanje, što štedi troškove rada. Stoga je način elektromagnetskog grijanja prikladniji za zagrijavanje sirove nafte u kineskim naftnim poljima.

Za tešku naftu i naftu s visokim kondenzatom ekstrahiranu iz naftnog polja Liaohe, kapacitet povrata nafte svakog stroja je 30 t/dan, temperatura na izlazu iz bušotine je 10 ℃, a temperatura na izlazu iz nafte je oko 40 ℃ nakon zagrijavanja. Temperaturna razlika izračunata je prema 30 ℃, a projektirani tlak je 2,5 MPa. Minimalna temperatura zimi je -35 ℃, a prosječna temperatura tijekom godine je 8-9 ℃. S obzirom na stvarnu situaciju naftnog polja Liaohe , preporučujemo promicanje korištenja elektromagnetskog načina grijanja.

Prilagodljivost okolišu

1. Temperatura: -20 ℃ ~ 60 ℃；

2. Vlažnost: ≤95%

3. Radna frekvencija je između 14-28kHz, a preporučuje se između 15-22kHz.

Osnovni pregled performansi

1.Karakteristike napona i snage: 300V-450 konstantna izlazna snaga；

2. Toplinska učinkovitost≥90%；

3. Temperatura zaštite od pregrijavanja IGBT: 95±5 ℃, funkcija zaštite od prekostrujne struje IGBT, funkcija zaštite od gubitka faze；

4. Radna frekvencija: 14-28 kHz；

5. Korištenje topologije rezonantnog kruga punog mosta, pokretanog IGBT pogonskim čipom visokih performansi i visokoučinkovitog rezonantnog načina rada；

6. Ima lagani način rada grijanja/zaustavljanja, koji je siguran i pouzdan i ima dug radni vijek pri čestim pokretanjima.；

7. S funkcijom zaštite od kratkog spoja grijaće spirale；

8. Ima priključak za detekciju temperature s točnošću od 10 znamenki, a temperaturni raspon detekcije je 0-150 ℃; može se postaviti na meki prekidač za kontrolu pokretanja i zaustavljanja.；

9. S višestrukim zavojnicama postavljenim jedna na drugu sa snagom većom od 999 KW, radi bez međusobnog ometanja.；

10. Može se spojiti na stroj za rad; višestruki pokreti rade zajedno bez međusobnog ometanja；

11. Upotrebom jedinstvene tehnologije, krug je precizno kontroliran da učinkovito radi u zoni slabe induktivnosti, a pokret može raditi na više od 500 stupnjeva kako bi se održala konstantna izlazna snaga.；

12. Prosječno vrijeme bez problema je više od 10 000 sati；

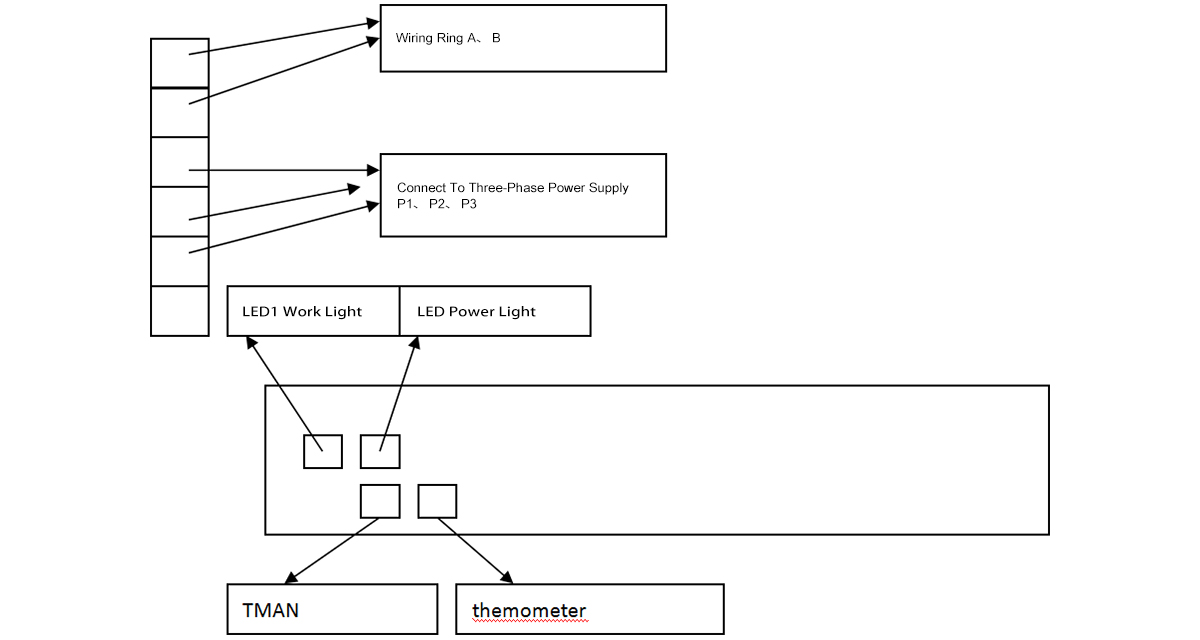

Opis ožičenja sustava i shematski dijagram

Primjena

1. Industrija pretvaranja ugljena u električnu energiju naširoko se koristi, kao što je sušenje pamuka, sušenje žižule, sušenje kukuruza, sušenje žitarica itd.

2. Industrija plastike i gume, kao što su strojevi za puhanje filmova, strojevi za izvlačenje žice, strojevi za injekcijsko prešanje, granulatori, ekstruder za gumu, stroj za vulkanizaciju, ekstruder za proizvodnju kabela itd. za plastiku.

3. Farmaceutska i kemijska industrija, kao što su: posebne infuzijske vrećice za lijekove, proizvodne linije plastične opreme, cjevovodi za tekuće grijanje u kemijskoj industriji itd.

4. Energetska i prehrambena industrija, kao što je grijanje cjevovoda za sirovu naftu; strojevi za hranu, kao što su super teretni avioni i druga oprema koja zahtijeva električno grijanje.

5. Pokret komercijalnog indukcijskog kuhala velike snage.

6. Industrija građevinskih materijala, kao što su: proizvodna linija za plinske cijevi, proizvodna linija za plastične cijevi, PE plastična tvrda ravna mreža, jedinica za geotehničku mrežu, automatski šuplji stroj za oblikovanje, proizvodna linija za PE saćaste ploče, proizvodna linija za ekstruziju jednostrukih i dvostrukih valovitih cijevi, jedinica kompozitne folije sa zračnim jastukom, tvrda PVC cijev, proizvodna linija za cijevi od pjenastog sloja jezgre, proizvodna linija za ekstrudirane prozirne ploče od PP-a, cijevi od ekstrudirane polistirenske pjene, jedinica za PE rastezljivu foliju.

7. Sušenje i zagrijavanje u tiskarskoj opremi.

Njega elektromagnetskog grijača

Što se tiče životnog vijeka elektromagnetskih grijača, pozornost svih postupno je usmjerena na njih. Vijek trajanja elektromagnetskih regulatora grijanja općenito se kreće od tri do pet godina, ali njihov životni vijek uvelike ovisi o nekoliko čimbenika.

1. Je li proizvod ispravno instaliran. Debljina toplinske izolacijske vate potrebna za svaki elektromagnetski grijač i elektromagnetski grijaći prsten, debljina i duljina namota, vrijednost induktiviteta i vrijednost ulazne struje su različiti i moraju biti u skladu s uputama proizvođača za instalaciju u tvornici kao standard. I razmak između skupina zavojnica između svake elektromagnetske ploče za upravljanje grijanjem je veći od 10 cm također je vrlo važan, jer će preblizu utjecati jedno na drugo. Samo kada elektromagnetski grijač je instaliran unutar normalnog raspona parametara može li se zajamčiti dugoročno stabilan rad.

2. Okruženje u radionici uključuje prašinu, prašinu i vlagu. Općenito govoreći, što je veća prašina, to je nepovoljnije za matičnu ploču za elektromagnetsko upravljanje grijanjem. Ako je prašina relativno velika, ventilator na elektromagnetskom grijaču treba redovito čistiti. Zrakom hlađeni elektromagnetski grijač uglavnom raspršuje toplinu, a unutarnja ventilacija je bolja kako bi se izbjeglo zaglavljivanje ventilatora i matična ploča ne može raspršiti toplinu, uzrokujući pregrijavanje i izgaranje komponenti.

3.Stupanj ljubavi prema proizvodu.Za korisnike s relativno velikom prašinom i prašinom u radionici, trebali bi redovito četkom četkati ventilator na elektromagnetskom grijaču i prašinu na elektromagnetskom grijaču. Što se tiče zavojnice, nema potrebe za teškim predmetima koji bi je držali ili rezali. Nemojte često prskati vodu po zavojnici ili elektromagnetskom indukcijskom grijaču. Da ne spominjemo izlaganje elektromagnetskog grijača otvorenom okruženju, jer ako okruženje na otvorenom naiđe na kišni dan, sigurno će se smočiti i uzrokovat će oštećenje ako se uključi bez isušivanja. Ili na otvorenom, ujutro ima više kiše i rose, što uzrokuje mokru ploču. Uključivanje bez sušenja također će uzrokovati kratki spoj unutar kruga.

Upute za instalaciju

1. Ulazni i izlazni spojni vodovi velike struje trebaju biti čvrsto pričvršćeni kako bi se osigurao dobar kontakt i spriječilo zagrijavanje spojeva.

2. Šasija mora biti dobro uzemljena kako bi se spriječio statički elektricitet i udar groma；

3. Za spajanje na vanjsko kontrolno sučelje, obratite pozornost na polaritet, a spojna linija ne bi trebala biti namotana visokostrujnom linijom kako biste izbjegli smetnje.；

Osnovni radni parametri

Raspon radnog napona: 320VAC–420VAC

Frekvencijski raspon: 4kHz ~40kHz (normalna radna frekvencija pune snage je 13 kHz do 22kHz)

Određivanje induktiviteta zavojnice:

Induktivnost zavojnice može se namotati prema parametrima navedenim u donjoj tablici. Razlika induktiviteta je prevelika ili promjer nije odgovarajući, što će uzrokovati nepravilan rad grijača. Ovisno o namjeni, parametri će biti malo drugačiji. Osim toga, kada više strojeva radi zajedno, zavojnice različitih strojeva su odvojene više od 20 cm kako bi se izbjegle međusobne smetnje.

Namatanje zavojnica

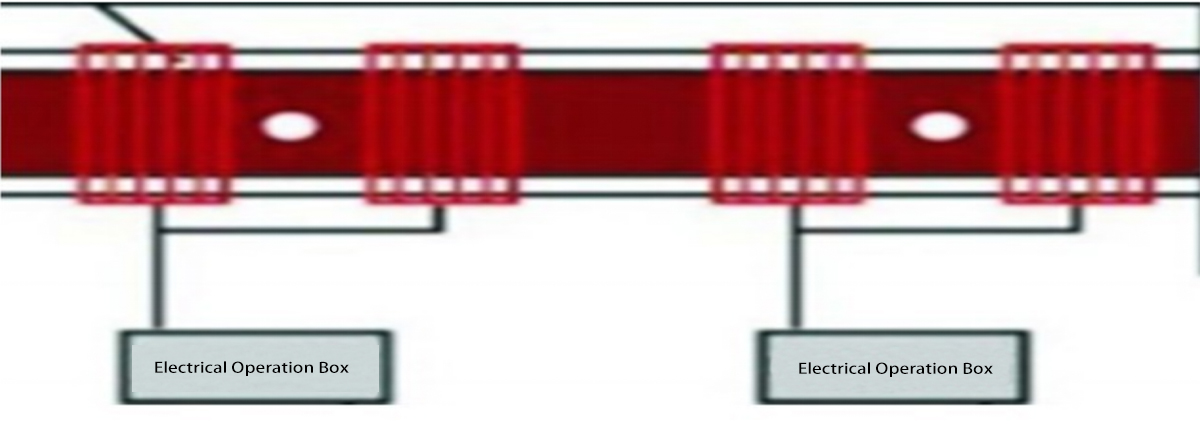

Način namotavanja zavojnice malo se razlikuje ovisno o svakoj situaciji uporabe i razlici u snazi. U većini slučajeva, način namotavanja prikazan je na donjoj slici: Prije namotavanja omotajte oko 25 mm debelu termoizolacijsku vatu i ostavite 10 do 20 cm razmaka za svaki dio. Zatim zamotajte sljedeći dio. Sonda za mjerenje temperature termostata može se učvrstiti u intervalnom području.
