Istražite svijet prirubnica

U industrijskom području, prirubnice su važan element spajanja cijevi i opreme, au svijetu prirubnica, GB, JB, HG tri standarda su smjernice koje se ne mogu zanemariti. U isto vrijeme, različite vrste prirubnica, kao što su ravne zavarene prirubnice, ravne zavarene prirubnice s vratom, zavarene prirubnice s utičnicom, sučeono zavarene prirubnice s vratom i poklopci prirubnica, pružaju bogat izbor za inženjering. Sinton će proniknuti u ove standarde i tipove, kao i njihova odgovarajuća kodna imena, kako bi vam otkrio šareni svijet prirubnica.

Prvo, pogledajmo tri glavna standarda GB, JB i HG. GB je nacionalni standard, JB je standard Ministarstva strojeva, HG je standard Ministarstva kemijske industrije. Ova tri standarda služe različitim područjima, osiguravajući da se prirubnice široko koriste u svim sferama života. GB standard je široko priznat u inženjerskim projektima sa svojim nacionalnim autoritetom, JB standard se više fokusira na strojarstvo, a HG standard igra važnu ulogu u kemijskoj industriji. Razumijevanje ovih standarda pomaže inženjerima da donesu informirane odluke na temelju specifičnih potreba.

Zatim se usredotočimo na vrstu prirubnice. Ravna zavarena prirubnica, zavarena prirubnica, zavarena prirubnica, zavarena prirubnica i poklopac prirubnice, svaki tip ima svoje jedinstvene karakteristike i scenarije primjene.

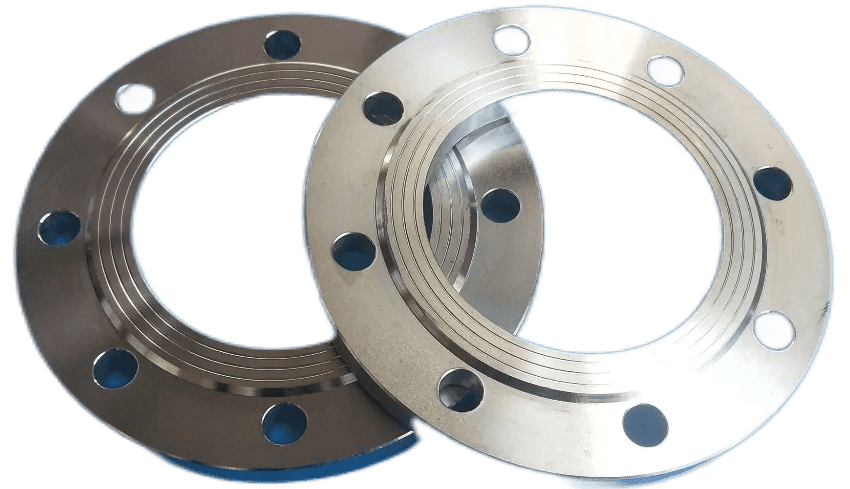

Ravna zavarena prirubnica: ravna zavarena prirubnica također je poznata kao preklopno zavarena prirubnica, veza ravne zavarene prirubnice i cijevi je umetanje cijevi u unutarnju rupu prirubnice u odgovarajući položaj, a zatim preklopno zavarena, njegova prednost je da je sklop za zavarivanje lakše poravnati i cijena je jeftina, pa se široko koristi. Prema proračunu unutarnjeg tlaka, čvrstoća ravne zavarene prirubnice je oko dvije trećine relativne zavarene prirubnice, a vijek trajanja na zamor je oko jedne trećine sučeono zavarene prirubnice. Stoga je ravna zavarena prirubnica prikladna samo za sustav cjevovoda gdje je razina tlaka relativno niska, a fluktuacije tlaka, vibracije i udari nisu ozbiljni. (Prednosti: pogodno za opći inženjering, jednostavna instalacija, niska cijena);

Vratna ravna zavarena prirubnica: Vratna ravna zavarena prirubnica je ista kao pločasta ravna zavarena prirubnica, a čelična cijev, cijevni priključci itd. umetnuti su u prirubnicu kroz kutni zavar i prirubnicu za spajanje opreme ili cijevi. Ravna zavarena prirubnica s vratom također je ravna zavarena prirubnica, jer je kratak vrat, čime se poboljšava čvrstoća prirubnice i poboljšava nosivost prirubnice. Stoga se može koristiti za proizvođače opreme za cjevovode višeg tlaka. (Prednosti: dobra krutost i brtvljenje, često se koristi u okruženju visoke temperature i visokog tlaka);

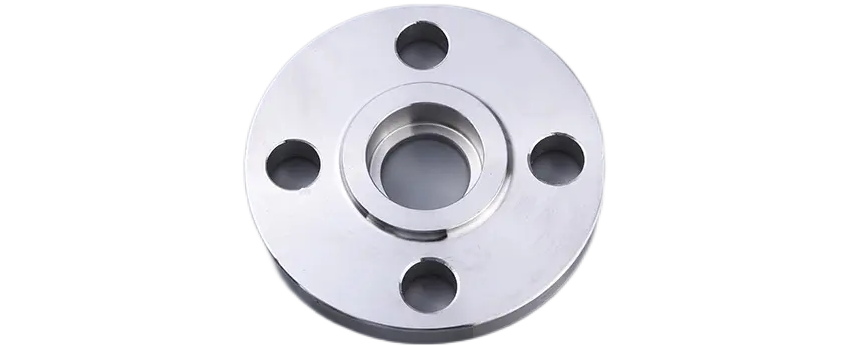

Prirubnica za zavarivanje naglavka: Prirubnica za zavarivanje naglavka je prirubnica s jednim krajem i drugim krajem cijevi zavarenim vijcima. Obično se koristi u cjevovodima s PN≤10.0Mpa i DN≤40. (Prednosti: jednostavan za ugradnju, pogodan za sustave niskog tlaka, jedna je od uobičajenih vrsta prirubnica);

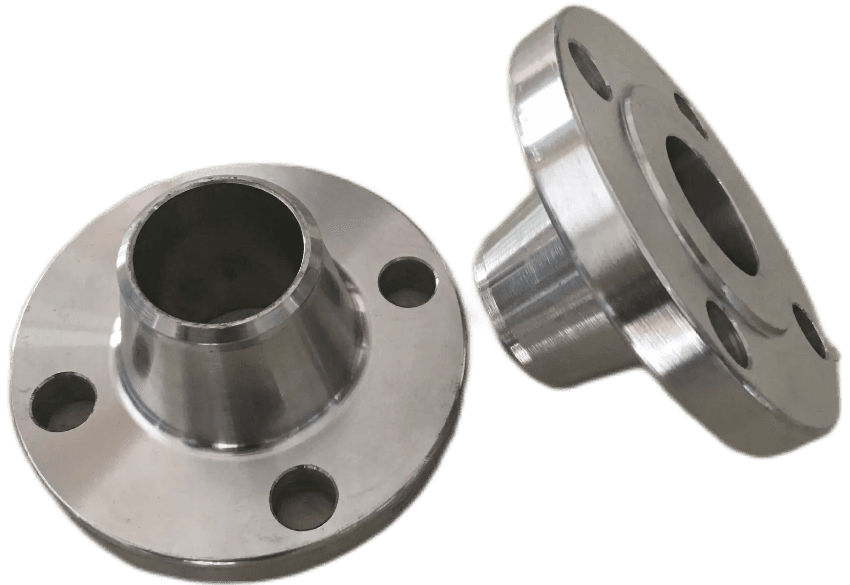

Sučeono zavarena prirubnica: sučeono zavarena prirubnica poznata je i kao prirubnica s visokim vratom, razlikuje se od ostalih prirubnica po tome što postoji dugačak i nagnut visoki vrat od prirubnice i zavarivanja cijevi do prirubnice, debljina stijenke ovog dijela visoki vrat postupno prelazi na debljinu stijenke duž smjera visine, poboljšavajući diskontinuitet naprezanja, čime se povećava čvrstoća prirubnice. Prirubnica za sučeono zavarivanje uglavnom se koristi u teškim radnim uvjetima, kao što je toplinska ekspanzija cijevi ili druga opterećenja kako bi prirubnica bila izložena većem naprezanju ili čestim promjenama naprezanja; Tlak, temperatura jako varira u cjevovodu i visokotemperaturnom, visokotlačnom i niskotemperaturnom cjevovodu ispod nule. (Prednosti: pogodno za uvjete visoke temperature i visokog tlaka, s dobrom otpornošću na koroziju);

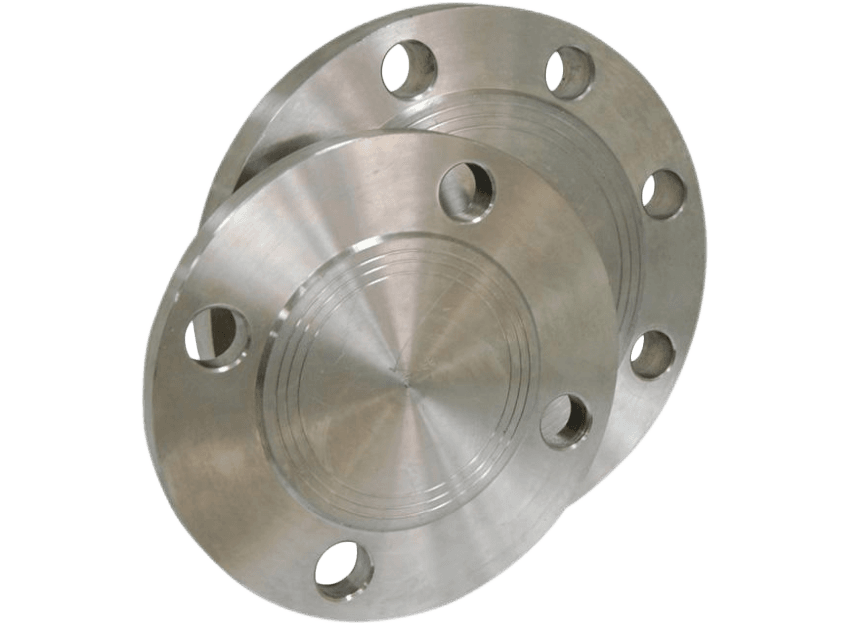

Poklopac prirubnice: Poklopac prirubnice naziva se i slijepa prirubnica, slijepa ploča. To je prirubnica bez rupe u sredini za brtvljenje čepa cijevi. Funkcija je ista kao zavarena glava i žičani poklopac, ali slijepa prirubnica i poklopac mogu se ukloniti u bilo kojem trenutku, a zavarena glava ne. Praktična primjena u industriji grijanja za zavarivanje grijaće cijevi ili opreme za izmjenu topline zavarivanje cijevi za izmjenu topline se više koristi. (Prednost: Koristi se za zatvaranje prirubničkog spoja, za zaštitu cjevovoda i opreme od vanjskog okruženja).

Svaki tip prirubnice ima svoj odgovarajući kodni naziv, koji je uobičajeni jezik inženjera. Poznavanje ovih kodova omogućuje brži i točniji odabir odgovarajuće prirubnice. Na primjer, kod prirubnice prema standardu GB, kod prirubnice prema standardu JB i kod prirubnice prema standardu HG, svi imaju svoje karakteristike, odražavajući njihovu dobru izvedbu u svojim odgovarajućim poljima.

U svijetu prirubnica, GB, JB, HG tri standarda daju čvrste temelje za inženjering, a različite vrste prirubnica pružaju širok raspon mogućnosti za inženjere. Uz duboko razumijevanje ovih standarda i tipova, inženjeri mogu biti fleksibilniji u rješavanju inženjerskih izazova i osiguravanju sigurnog i pouzdanog rada cjevovoda i opreme. Prirubnice povezuju svaki dio industrijskog svijeta i postaju neizostavan dio projekta.
